一、概述：
家用分體空調技能實訓裝置采用真空變頻空調及控制電路做為實訓對象，將制冷管道分層次的展開布局，并配備相應的設備和管道，學生可以很輕松地掌握了解變頻空調制冷系統的結構及工作原理，而且還能夠做五種不同的功能介紹和演示，可以更好的加深對空調電路的理解。
二、主要功能：
①．學習掌握變頻空調制冷系統的結構及原理，同時可以更好的掌握維修技藝。
②．學習掌握變頻空調控制電路的結構、組成及工作原理。
③．可設置多個故障點，學生可根據故障現象在故障檢測板上進行檢測和查找?？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
④．可以人為的改變空調的運行狀況，實現壓縮機頻率的快速變化，掌握各種運行參數變化，對空調運行的影響及各種保護措施。
⑤．由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
三、技術參數：
工作電源： 交流AC220V 50HZ
安裝尺寸：1800×850×700（mm）
整機功率：1KVA
四、配置清單
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
空調轉動百葉窗 |
1套 |
|
|
2 |
吸風機組 |
1套 |
|
|
3 |
傳感器 |
1套 |
|
|
4 |
交壓表 |
1個 |
|
|
5 |
低壓表 |
1個 |
|
|
6 |
溫度控制器1個 |
1個 |
|
|
7 |
手閥 |
2個 |
|
|
8 |
循環原理板 |
1個 |
|
|
9 |
控制電路板 |
1套 |
|
|
10 |
下吸風口 |
1個 |
|
|
11 |
上出風口 |
1個 |
|
|
12 |
銅管 |
1套 |
|
五、實訓項目
1、空調電氣控制系統原理
2、空調電氣控制系統調試與運行
3、空調電氣控制系統模擬故障與排故
4、空調電氣控制系統故障分析與維修
5、空調電氣控制系統應用

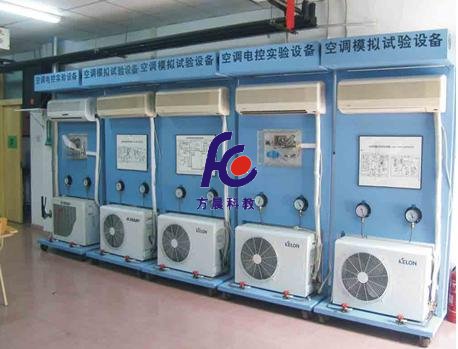

FC-G02A型 家用分體空調技能實訓裝置
