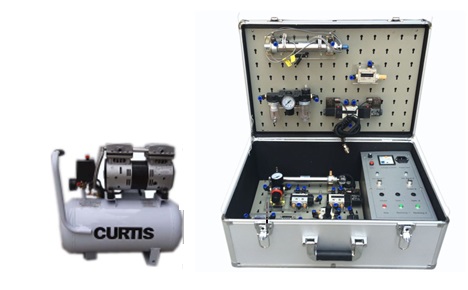

FC-QX05便攜式氣動實訓箱
一、設備概述
便攜式氣動實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目?？蓭нM教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要.
二、便攜式氣動實訓箱技術參數
1.供電電壓：三相五線 AC 220 V±5%，50Hz；
2. 控制電壓：DC24V；◎ 工作環境溫度：－5℃～40℃；
3. 安全保護措施：安全性符合相關的國標標準；
4.外形尺寸（長×寬×高）：550mm×370mm×230mm；
三、便攜式氣動實訓箱氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
四、便攜式氣動實訓箱氣動配置清單
序號 | 分 類 | 元 件 名 稱 | 數 量 |
1 | 實驗箱 | 氣動實驗箱 | 1 |
2 | 組合元件
| 單作用缸 MAS25ⅹ100 | 1 |
雙作用缸 MA25ⅹ100 | 1 | ||
三聯件 AC2000 | 1 | ||
快速排氣閥 | 1 | ||
減壓閥 | 1 | ||
手動換向閥 H210—08 | 1 | ||
單電磁換向閥（二位五通）4V210-8（DC24V） | 1 | ||
雙電磁換向閥（三位五通）4V230-8（DC24V） | 1 | ||
單氣換向閥（二位五通）4A210—08 | 1 | ||
雙氣換向閥（二位五通）4A210—08 | 1 | ||
行程閥（按鈕）MOV—3A | 1 | ||
3 | 附 件 | 氣管 PU6ⅹ4 | 5米 |
4 | 電器配件 | 行程開關（裝在缸體上） | 2個 |
5 | 資料 | 使用說明書 | 1冊 |
6 | 氣泵 | 8L | 1個 |
