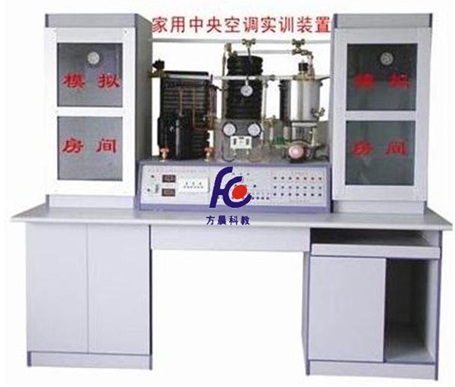

一、中央空調實訓裝置概述
實訓裝置隨著社會的發展，人們的生活水平不斷提高，家用中央空調在、賓館、寫字樓、商住樓高檔公寓、復式樓、高級別墅等許多方面得到越來越廣泛的應用。中央空高調的設計、管理、維修在現代生活中也越來越重要。為便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。
為了更好地滿足各大院校的教學需要，在原來開發的中央空調實驗設備的基礎上，配備了RS-232串行通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、制冷、制熱的溫度設定等。
大的特點是，通過傳感器將空調狀況實時反饋至電腦，能夠同時顯示蒸發器、冷凝器、冷卻風機、壓縮機的進出口溫度，隨時顯示制冷或制熱的設定溫度。有利于教學記錄、采樣、通過打印可提供進行理論分析的根據。本實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕、壓縮機、蒸發器(螺旋管)、冷凝器、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、工作水泵、加水水泵。
中央空調實驗設備是將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實驗系統采用微機控制手動操作能單獨演示中央空調的夏天制冷、冬天制熱循環，控制系統由電腦控制與手動控制方法演示。為了解各種參數的變化情況和系統的工作狀況。實驗臺增加了一些輔導結構，使其能人為地制造各種實際中可產生的系統故障，方便學員了解故障的產生和排除故障的方法。
戶式(別墅)中央空調工作原理：先由機組制取冷凍水(或熱水)、冷(熱)水通過水泵加壓輸送到室內各個風機盤管，在通過風機盤管的表冷器，將室內空氣降溫(或升溫)從而達到調節室內空氣溫度的目的，機組輸送的傳熱媒介為水，只要考慮足夠的水泵揚程，就可以運程供冷暖，而且制冷管路集中在室外側，減少冷劑泄露的可能性，雙系統機組有兩個完全獨立的制冷系統，進一步提高了機組的可靠性。
系統在產生這些故障后，按照說明書中列出的各種解決方法，系統能很快恢復正常。
二、中央空調微機控制實驗設備主要技術參數
|
項 目 |
主要技術參數 |
備 注 |
|
制 冷 |
制 熱 |
|
電 源 |
~50Hz 220V |
|
|
額定功率 |
1000W |
1000W |
|
|
額定電流 |
4.5A |
4.5A |
|
|
制 冷 劑 |
R22 2Kg |
|
|
外形尺寸 |
210×105×180(cm) |
|
|
工作水泵制冷、制熱 |
2.5 m3/h 揚程＞15米 |
|
|
風機盤管 |
1000 m3/h |
|
|
輸入功率 |
輸入功率≤1.5KVA |
|
|
環境溫度 |
－10℃到40℃ |
|
|
人身安全保護功能 |
具有漏電、過流保護功能 |
|
|
溫度巡測功能 |
檢測各關鍵部位的工作溫度 |
|
注：以上參數若有變動，以產品所注參數為主。
三、操作說明
(一) 中央空調實訓裝置實驗前準備工作
接通總控臺電流，合上空氣開關，首先，查看微機控制臺信息是否正常，觀察有無綠燈閃亮，若沒有要檢查輸入接口或電源。然后，進行加水。
加水方法：將家庭自來水管直接接以加水閥上，打開自來水閥加水，打開放氣閥直至放氣閥有水流出來，才能確定水系統水基本加滿，關閉放氣閥加水完成。一般不關閉加水閥，因?yàn)榧铀到y(tǒng)有單向止回閥自來水會自動給水系統供水，水系統的水不會到流到自來水管里。如果有些地方自來水水壓低，無法加水，可以打開供水水泵進行手動加水。
(二) 中央空調實訓裝置操作過程
1、制冷實驗
在確保水已加滿后，打開工作水泵K4，冷卻風機K6、壓縮機K3、電磁閥ⅠK1、電磁閥ⅡK2、處于工作狀態（綠燈亮），供水水泵K7處于關閉狀態（紅燈亮）。選擇功能按鈕選定“制冷”處，把制冷溫控傳感器放入蒸發器表面，所顯示的是蒸發器的當時溫度。根據要求選擇設定按鈕，確定溫度，（注：設定溫度必須低于當時蒸發器的溫度，否則，壓縮機不能工作），此時，制冷指示燈亮。
待制冷至設定的溫度時，即會自動停機。第二次啟動之前要將壓縮機延時選擇定為8—10分為宜，使壓力平衡，方可啟動。
2、制熱實驗
接通控制臺電源，打開電磁閥開關，工作水泵處于工作狀態（綠燈亮），將K1、K2、K3、K4、K5、K6關閉狀態，將功能選擇按鈕選定“制熱”后，然后，根據要求選擇設定按鈕，確定溫度，此時，制熱指示紅燈亮，由延遲繼電器延遲5分鐘，壓縮機、四通閥工作，當制熱達到設定溫度時，即會自動停機。
3、溫度巡測及風速調節
由微機控制，可以同時顯示所有當前溫度和設定溫度。
手動控制，需分別按顯示溫度的按鈕，通過溫度顯示器，觀察當前溫度。模擬房間，可根據需要進行開、關，風速Ⅰ、Ⅱ檔進行演示。為了能使達到演示效果，請分別進行模擬房間Ⅰ、模擬房間Ⅱ的演示。
四、中央空調故障、故障現象及恢復方法
(一) 中央空調實訓裝置制冷故障
|
序號 |
故障名稱 |
故障產生辦法 |
故障現象 |
故障解決方法 |
備注 |
|
1 |
漏氟 |
從截止閥充氟口放氟 |
風機盤管無冷風，系統壓力偏低，膨脹閥后液管結霜 |
加氟至正常 |
* |
|
2 |
氟太多 |
從截止閥充氟口加氟至壓縮機1.2倍電流 |
風機盤管冷風不強，視液鏡有液狀制冷劑，系統壓力偏高 |
放氟至正常電流 |
|
|
3 |
膨脹閥損壞 |
關閉制冷、制熱系統截止閥，全關即全堵，半關即半堵 |
視液鏡有液狀制冷劑，風機盤管無冷風 |
完全打開截止閥Ⅱ |
|
|
4 |
壓縮機吸
氣口堵塞 |
關閉制冷、制熱系統截止閥，全關即全堵，半關即半堵 |
風機盤管無冷風，視液鏡有液狀制冷劑，壓縮機聲音沉悶 |
完全打開截止閥Ⅰ |
|
|
5 |
工作水泵
不轉 |
將按鈕K4處于關閉狀，紅燈亮 |
風機盤管無冷風，模擬房間不制冷 |
將按鈕恢復正常 |
|
|
6 |
冷凝器風機
不轉 |
將按鈕K6處于關閉，紅燈亮 |
系統高壓側壓力升高，電流增大 |
將按鈕恢復正常 |
|
|
7 |
壓縮機過載
保護器損壞 |
將按鈕K3處于關閉狀態，紅燈亮 |
壓縮機不啟動 |
5—8分鐘將按鈕恢復正常 |
|
|
8 |
壓縮機啟動
電容故障 |
|
壓縮機不啟動，電流增大，過載保護斷開 |
|
** |
|
9 |
電磁閥 |
將按鈕K1、K2處于關閉狀態 |
風機盤管無冷風吹出，蒸發器側水出現結冰現象 |
將按鈕恢復正常 |
|
|
10 |
室內側漏水 |
將塞子塞住水口或?qū)⒊鏊芸谔Ц?/td>
|
集水盤有積水 |
拿掉塞子或恢復出水管口高度 |
|
注意：
1、所有故障應單獨模擬；
2、為了節約氟里昂及防止污染，
3、模擬此故障極易引起壓縮機損壞，本實驗臺不模擬此故障。
(二) 中央空調實訓裝置制熱故障
|
序號 |
故障名稱 |
故障產生辦法 |
故障現象 |
故障解決方法 |
備注 |
|
1 |
工作水泵不轉 |
將按鈕K4處于
關閉狀態 |
風機盤管無
熱風吹出 |
將按鈕恢復正常 |
|
|
2 |
電磁閥故障 |
將按鈕K1。K2處于
關閉狀態 |
風機盤管無
熱風吹出 |
將按鈕恢復正常 |
* |
中央空調實訓裝置注意：
1、所有故障應單獨模擬；
2、故障同制冷；
3、K1—K6故障演示操作（即按鈕關閉狀態）
互、注意事項
1、本實驗臺使用電源為單相220V~50Hz，允許電壓波動范圍為210—242V，本實驗臺要求有獨立的供電線路，電源引線截面不小于2mm2。要求實驗臺有可靠接地！??！
2、實驗臺中的制冷系統主機部分在搬運時絕對禁止傾斜。
3、本實驗臺所有制冷劑為R22，禁止其它制冷劑代替。
4、本實驗臺所有循環水應干凈、無污染，每次作實驗前應保證系統中有足夠循環水，實驗完成后，應將水排放干凈。
5、在給制冷系統加氟時，應控制壓縮機運轉電流在其額定運轉電流的±10%偏差范圍內。
6、給實驗臺制造故障時，應盡快將他恢復正常，否則，長時間故障運行容易引起機器損壞。
7、實驗臺后側應留0.5米的距離。
8、回氣管溫度若超過15度，應適當加入制冷劑。
六、中央空調實訓裝置主要配置：
（1）、雙管螺旋管1P蒸發器1個
（2）、1P冷凝器1套
（3）、高低壓、壓差控制器1個
（4）、3/8制冷劑流動觀察鏡1個
（5）、3/8手閥2個
（6）、RF22NP3A熱力膨脹閥1個
（7）、3.5MPa抗震冷媒表高壓壓力表1個
（8）、1.5MPa抗震冷媒表低壓壓力表1個
（9）、1/4加液手閥1只
（10）、900×1100mm主機機實驗臺1個
（11）、25WZ12-0.37冷卻水泵2個帶熱保護370W
（12）、球閥4只控制制冷制熱作用
（13）、電磁閥交流220V2只控制房間
（14）、900寬×900寬×1000高mm模擬房間1個
（15）、2×4風機盤管2個
（16）、風機盤管控制開關2個
（17）、模擬房間2個
（18）、水系統水管銅連接閥1套
（19）、水系統壓力表1只
（20）、溫度傳感器12只
（21）、中央空調系統演示木板1個
（22）、16A電源總開關1只
（23）、交流220V電壓表1只
（24）、直流30A電流表1只
（25）、數碼溫度顯示器1套
（26）、溫度選擇輕確開關12只
（27）、制冷制熱輕確開關4只
（28）、故障顯示開關7只
（29）、狀態指示燈32只
（30）、鋁塑板實驗面板1塊
（31）、實驗臺、實驗桌1套
（32）、中央空調帶微機接口1個
