FCJC-760E型機床電氣技能實訓考核裝置(四合一)
一、設備概述：
機床電氣維修是維修電工必須掌握的基本技能，它對于維修人員綜合應用所學知識能力要求很高，既能看懂讀懂電路原理圖，又需要對基本的電路檢測方法得心應手。
機床電氣技能實訓考核鑒定裝置能夠開展多種機床電氣控制線路的維修。智能型四合一機床實訓考核裝置把機床的電氣部分和機床的機械部分有機地連接在一起，采用實際工業機床上應用的電器元件及機床半實物仿真模型，將機床所有的動作全部展示出來。此外它還提供了全方位真實的機床電氣故障排除的技能訓練，可以人為的設置故障點，僅通過網絡切換就可以設置相應的故障點，有效地提高了學生對機床設備的維修技能。本裝置外形美觀，操作方便，直觀性強，教學更加形象生動，更接近工業現場化，適合維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
二、設備裝置特點：
1、占地面積小，外形美觀。
2、直觀性強，通過操作可熟悉了解機床的電氣線路。本裝置電氣部分的操作能實現四合一機床各種運動控制，它包括：X62W型萬能銑床、CA6140型普通車床、Z3040B型搖臂鉆床、M7120型平面磨床的各種運動控制。半實物機床模型采用和實物3:1等比例縮小生產，模型機床結構和實際真實機床相同，機床動力組件采用鋁合金材料，經過數控加工中心制作，床體材料采用高強度，高絕緣工程塑料制作，確保模型機床安全長期運行無故障。
3、電氣控制線路的元器件都采用實際工業機床上應用的電器件，都裝在面板上，且都有相應的測試點，方便接線及故障考核檢測線路操作，電氣面板采用高級亞克力材料，激光雕刻而成，圖紋清晰，永不磨損，確保長期使用，不掉色、不褪色。
4、可以人為的設置30位故障點，僅通過網絡切換就可以設置相應的故障點。通過上位機控制故障點的設置及故障點的考核成績評分統計。
5、整個系統軟件能完成對設備的單機考核，網絡云考核，考場監考，設備監控，信息采集，數據處理。
單機考核，在設備無網絡連接時，老師可以通過登錄密碼輸入登錄老師界面進行，考核時間、設備信息、考核項目、設置故障點、設備使用權限的設置，完成考核相關信息的設置，返回到學生登陸界面，學生上機，輸入學號即可開始考核，考核完成考核結果數據會自動保存在歷史數據內，可利用U盤導出考核數據。
網絡云考核，在設備與英特網連接好后，監考人員可以通過網絡APP或二維碼掃描進入控制界面，進行同單機考核的設置，設置完成后，即可通知學生利用手機掃描登陸二維碼，輸入學號，開始進行考核，考核開始監考人員可以通過聲像界面對考核人員進行監考。
設備監控，當設備使用過程中出現異常，聯網設備會向綁定人員進行微信或郵箱進行報警提示設備異常，遠程可實現對設備的電源控制，及時斷開設備電源。
6、模塊功能
（1）學生通過掃碼現場二維碼實現學號登陸，進入考核界面。
（2）教師遠程監考功能，考核現場實時圖像監控及現場聲音播放。
（3）信息顯示設備連接狀態，考核信息查詢。
（4）控制：設置考核故障點，可以設置24路故障，可根據實際需求添加128路?？稍O(shè)置考核時間，考核項目。
（5）設備電源使用權限管理，只有給了權限設備才能上電，或者考核結束設備自行斷電。
（6）歷史數據：顯示學號、分數、設備號、考核時間的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
（7）數據報表：可根據起止時間、時間間隔、數據類型進行生成數據表格，表格可以導出excel。
（8）設備報警：通過物聯網將報警信號上傳到云平臺，通過云平臺向設置的微信推送報警信號。
（9）設有考核完成指示，及故障清除功能。
7、電氣控制線路設計考慮周全、嚴謹，具有多種功能位置開關的斷路及短路和漏電保護電路，確保設備以及人員的安全保障。
8、教學資源
1、在線教育系統，提供免費遠程維修電工培訓，PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓
2、教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備，新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
3、教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗；
4、學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
二、在線課程教育學習系統功能
1、目前主要包含有四大子系統，
2、在線課程教育學習系統的功能核心圍繞著“教”與“學”、以及網站所有者的管理需要展開。對于本系統的三類主要用戶，教師、學員、網站管理人員，分別提供了如下功能：
教師：
創建課程：支持創建/編輯錄播課程、直播課程、錄播公開課、直播公開課。課程內容支持各種主流格式的視頻、音頻，支持圖文、ppt、doc、pdf等多種格式的文檔類型，支持考試、作業、練習、資料下載等多種活動形式。其中，視頻內容可以上傳到教育云，也可以引用外站視頻資源（優酷、土豆、騰訊視頻、網易公開課中的視頻）。
課程設置：支持設置課程價格（人民幣價格、虛擬幣價格、會員價格）、任課教師與課程學員等。
教學工具：支持對課程資源文件的管理、對題目題庫的管理、對試卷的管理。
課程運營：支持任課教師查看課程學習數據（課程學員數、學員完成情況、學習時長、測試情況等）。
學員：
注冊網站賬號：支持學員注冊平臺賬號（注冊賬號默認為學員權限）。
課程預覽：可以預覽免費內容，可以免費試看視頻的前幾分鐘，可以查看課程信息、學員評價等信息。
課程購買：支持通過支付寶、微信等主流支付工具進行課程支付購買。
學習工具輔助：通過筆記、問答等學習工具輔助學習。
課程評價：學員可以對課程進行評價。
退出課程：支持用戶退出已加入的課程（購買的課程支持發起退款申請）。
個人主頁及課程中心：記錄學員課程歷程及各種學習信息。
小組功能：創建和加入感興趣的小組，和組內成員進行學習互動。
網站管理人員：
課程管理：可以對課程進行全方位管理，可以進行推薦、審核等，可以管理課程 評價、討論、筆記、問答等各種輔助功能。
交易管理：可以設置課程在線支付，并在后臺監控支付情況。
用戶管理：系統可以設置四種權限的用戶，包括超級管理員、管理員、教師和學員，可添加新用戶，可手動增加或移除課程內學員，支持實名認證。
內容管理：可以對網站的頁面、可編輯部分進行編輯和管理。
系統設置：超級管理員可以進行各項站點設置、升級、備份、封禁IP等操作。
三、設備的基本組成：

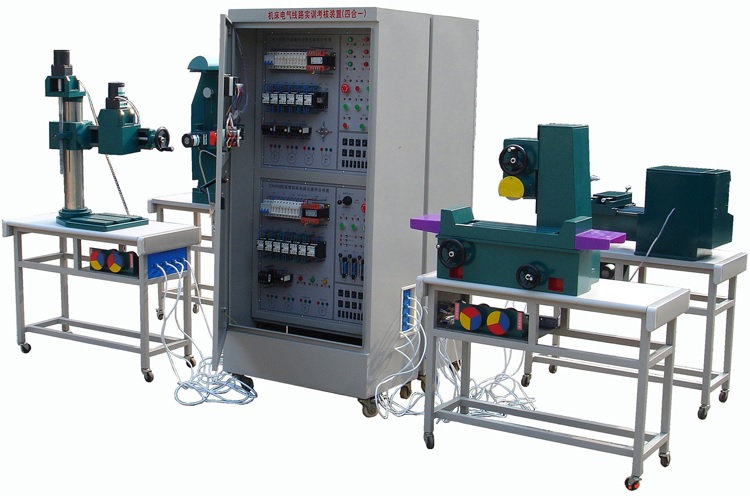

1、機床實訓考核裝置實訓柜：
FCJC—760F
機床電氣技能實訓考核鑒定裝置把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為X62W型萬能銑床、CA6140型普通車床、Z3040B型搖臂鉆床、M7120型平面磨床，該控制柜的結構設計合理緊湊。實訓柜是一個可以實現四面操作的立式柜，外部用有機玻璃材料構成，在運行時，關上柜門，可以直觀內部操作?？刂乒駜?nèi)部壁為1.5mm冷軋鋼板，結實牢固、美觀大方。控制柜設有四個方向輪和四個固定調節機構，便于移動和固定。形狀似長方體結構，造形美觀大方?？刂乒駜?nèi)安裝各種機床的電氣操作區面板、機床電氣線路元器件布線區、機床轉接模及網絡化智能型通訊考核鑒定管理系統。
2、操作按鈕及機床動作指示（亞克力面板）
裝置實驗柜銑床和車床的電氣操作區面板安裝在控制柜右側面。鉆床和磨床電氣操作區面板安裝在控制柜左側面。兩側側門可以敞開120°，分別與正面和背面平直可以在操作時方便觀察繼電接觸控制區和電動機面板的動作。面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
3、機床電氣線路元器件布線區（亞克力面板）
裝置實驗柜正面為車床和銑床的機床電氣線路元器件布線區面板。背面是鉆床和磨床的機床電氣線路元器件布線區面板。面板上裝有低壓斷路器、直插式保險絲、交流接觸器、熱繼電器、控制變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的看它們的動作情況，且都有相應的測試點，方便接線及故障考核檢測線路操作。
4、機床轉接模塊
控制柜最下部為機床轉接模塊。機床轉接模塊分別為各機床與半實物間的電纜連接單元。面板上有接線端子排及航空插頭與半實物進行連接。
四、智能型四合一機床半實物
智能型四合一機床半實物仿真模型放置在工作桌上。智能型四合一機床半實物仿真模型是參照智能型四合一機床的尺寸按照一定比例縮小設計；半實物機床上所有電氣元件電壓等級與實際的機床完全相同；半實物機床的床身采用鑄件；滾軸絲杠傳動；手輪使用實際機床部件，貼近真實機床；機床活動導軌表面采用高頻淬火工藝，經久耐用。

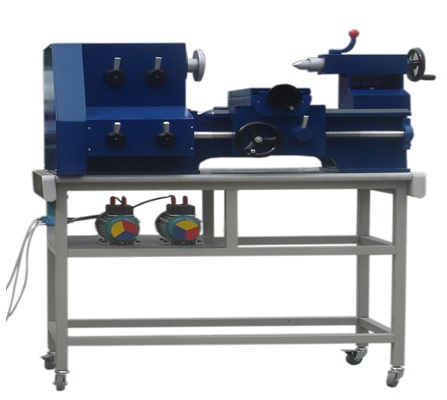

1、產品名稱：半實物車床
（1）產品型號：FC—CA6140
（2）半實物尺寸：
半實物模型工作桌尺寸：1280×780×750㎜(長寬高)
CA6140型車床床半實物尺寸：1200×400×500㎜(長寬高)
（3）CA6140型車床半實物參數：
工作臺縱向移動行程：400㎜
工作臺主軸電機轉速：500r/min

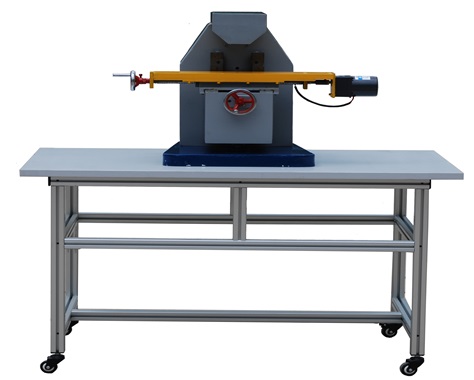

2、產品名稱：半實物銑床
（1）產品型號：FC—X62W
（2）半實物尺寸：
半實物模型工作桌尺寸：1280×780×750㎜(長寬高)
X62W型銑床半實物尺寸：900×600×550㎜(長寬高)
（3）X62W型銑床半實物參數：
工作臺縱向移動行程：130㎜
工作臺垂直移動行程：150㎜
工作臺橫向移動行程：150㎜
3、產品名稱：半實物搖臂鉆床
（1）產品型號：FC—Z3050
（2）半實物尺寸：
半實物模型工作桌尺寸：1280×780×750㎜(長寬高)
Z3050搖臂鉆床半實物尺寸：900×350×800㎜(長寬高)
（3）Z3050搖臂鉆床半實物參數：
搖臂上升下降行程：160㎜
主軸箱移動行程：250mm

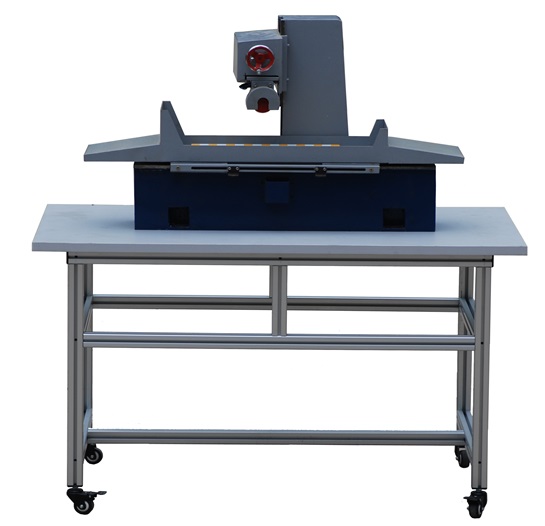

4、產品名稱：半實物平面磨床
（1）產品型號：FC—M7120
（2）半實物尺寸：
半實物模型工作桌尺寸：1280×780×750㎜(長寬高)
M7120平面磨床半實物尺寸：900×500×600mm(長寬高)
（3）M7120平面磨床半實物參數：
工作臺移動行程：400㎜
砂輪架升降行程：100mm
磨頭座伸縮行程：100mm
一、電氣控制柜說明
定裝置是能夠?qū)崿F(xiàn)多種傳統機床電氣控制線路的改造和維修。讓學生通過實踐訓練，掌握機床控制的操作方法，可完成CA6140車床、Z3050搖臂鉆床、X62W車床、M7120磨床、等多種機床改造任務，裝置由多個實訓模塊組成，采用實際工業機床上應用的電器元件。此外它還提供了全方位真實的機床電氣故障排除的技能訓練，有效地提高了學生對機床設備的維修改造技能。本裝置外形美觀，操作方便，直觀性強，教學更加形象生動，適合維修電工高級技能鑒定中有關機床改造電氣部分的培訓、考核。裝置的特點
二、設備裝置特點：
1、占地面積小，外形美觀。
2、直觀性強，通過操作可熟悉了解機床的電氣線路。本裝置電氣部分的操作能實現機床各種運動控制。
3、實訓柜內已裝有實驗實訓所需的原件，且所有器件的測試都在外接端子上進行，從而避免了因長期在器件本身進行走線而導致其損壞。
4、電氣控制線路的元器件都采用實際工業機床上應用的電器件，都裝在面板上。
三、機床改造的意義
1、向高速化、高精度化、智能化方向發展。
2、簡化控制線路及接線。
3、簡化和減少設備維護及維修工作量。
4、使控制穩定可靠。
四、設備基本組成：
技能實訓考核柜是一個可以實現四面操作的立式柜，外部觀察用窗口是有機玻璃材料構成 ，在運行時，關上柜門，可以直觀內部操作?？刂乒癖跒?.5mm冷軋鋼板，結實牢固、美觀大方。控制柜設有四個方向輪和四個固定調節機構，便于移動和固定。形狀似長方體結構，造形美觀大方。
1、控制柜側門
控制柜側門上裝有機床電氣操作按鈕及動作指示區面板（亞克力面板）,該面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
操作時，打開控制柜側門，配合控制柜主體內的各個操作區操作，可邊操作主令器件，邊觀察電動機模擬情況；進行機床改造時，機床電氣操作按鈕及動作指示區面板上的按鈕及限位開關都與相應的輸入點對應且外部接線已完成。只需對相應的限位開關進行定義就行。
2、控制柜主體
控制柜主體上安裝各種機床電氣元件操作區、機床電氣線路元器件布線區面板、電動機模擬單元。
5、機床電氣控制線路元器件布線區（亞克力面板）

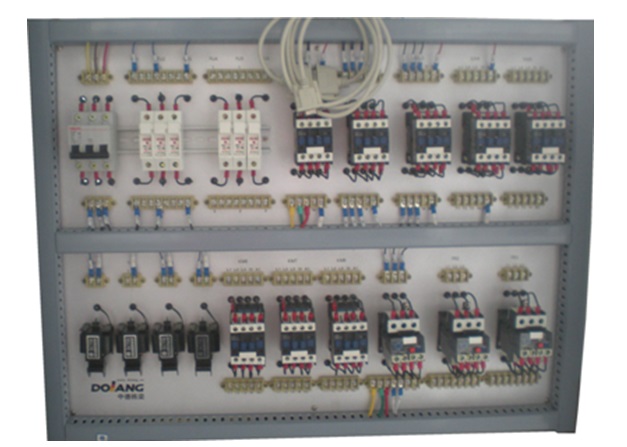

控制柜下部為機床電氣控制線路元器件布線區面板。面板上裝有低壓斷路器、直插式保險絲、交流接觸器、熱繼電器、控制變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的看它們的動作情況，且都有相應的測試點，方便接線及故障考核檢測線路操作。
機床電氣控制線路元器件布線區面板
6、電動機模擬區
控制柜正面最下部為電動機模擬區。模擬區上面板帶有四個電動機標志，分別為M1、M2、M3、M4。電動機與小圓盤同軸模擬實際機床各種動作部件的動作。接線時將電機電源線接到電動機模擬區的接線端子上，即可控制電動機動作。
控制柜反面最下部位電機轉接端子面板。上面帶有航空插頭，供擴展連接半實物用。
7、設備配置明細表：
|
序號 |
名稱 |
備注 |
|
1 |
FCJC—760F智能型四合一機床電氣技能實訓考核鑒定裝置 |
技能實訓考核柜
四個機床操作按鈕及機床指示區面板
四個機床電氣線路元器件布線區
兩個機床轉接模塊區
網絡化智能型機床實訓考核鑒定管理系統 |
|
2 |
半實物仿真模型
（含工作桌） |
FC—CA6140型車床半實物及系統接口
FC—X62W型萬能銑床半實物及系統接口
FC—Z3050型搖臂鉆床半實物及系統接口
FC—M7120型平面磨床半實物及系統接口 |
五、實驗常用工具配置
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
VC890+萬用表 |
1 |
|
|
2 |
大小十字螺絲刀 |
2 |
|
|
3 |
大小一字螺絲刀 |
2 |
|
|
4 |
6寸尖嘴鉗 |
1 |
|
|
5 |
8寸平口鉗 |
1 |
|
|
6 |
兆歐表 |
1 |
|
|
7 |
電工刀 |
1 |
|
|
8 |
剝線鉗 |
1 |
|
|
9 |
斜口鉗 |
1 |
|
|
10 |
驗電筆 |
1 |
|
|
11 |
45W電烙鐵 |
1 |
|
|
12 |
手電鉆 |
1 |
|
